交流充电盒控制板

便携式充电盒主板 M2G21B

l更大电流40A；

l支持LED呼吸灯及触摸按键；

l4档电流设置，具备记忆功能，即上电后默认最近的电流档，无需重复设置；

l具有多重安全保护：接地检测、继电器粘连检测、过欠压保护、过载保护、过温保护、漏电保护、浪涌保护等；

l可出国标，欧标，美标产品

在线订购

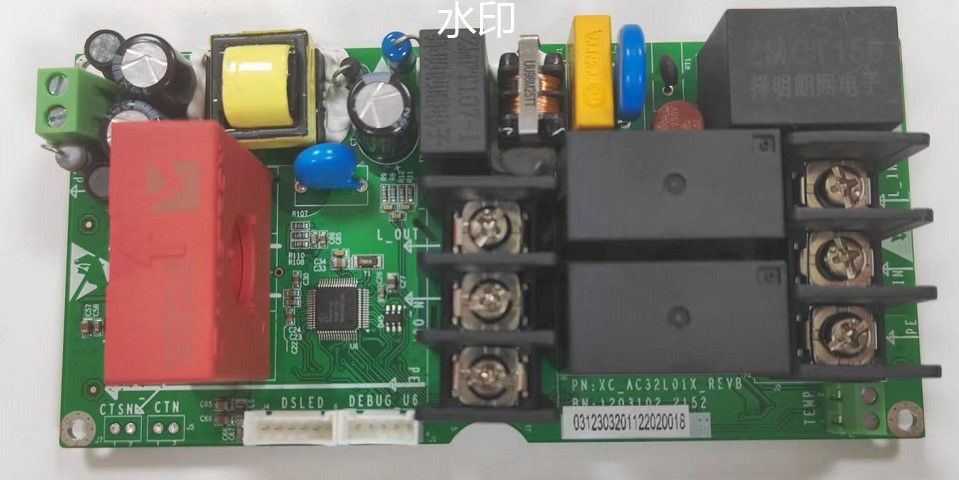

产品型号	XC_AC32L01X_CN	XC_AC32L01X_EU(图示主板)	XC_AC32L01X_US
输入电压	AC220V（单火线）		AC120V(单火线/双火线） AC240V(单火线）
输入更大电流	32A	32A	40A
工作频率	50Hz		60Hz
更大充电功率	7KW		4.8KW/9.6KW
过压保护	高于过压阈值后停止充电，低于过压阈值后恢复充电
欠压保护	低于低压阈值后停止充电，高于低压阈值后恢复充电
过流保护	二级过里保护：级，有限次可恢复；第二级，不可恢复，停止充电，掉电重启后才可恢复；
接地检测	未接地告警(默认仅告警，允许继续充电)
漏电保护	AC30mA	A+DC6mA	AC20mA
反接保护	允许L,N反接工作（不建议）		允许N接L2，组成双火线
过温保护	2路温度检测：板载1路+可外接1路（如插头）
系统功耗	待机功耗：1W；工作功耗：4.5W（带默认灯板时）
显示及按键	默认8路绿色LED环形指示灯+8路白色LED环形指示灯+1路三色状态指示灯+1个按键；可定制
电流调节	可调节方式：支持4档电流调节，默认2种版本固件，可依据要求定制；默认电流档位：16A版本（8-10-13-16A）；32A版本（10-16-24-32A）
延迟充电	可调节方式：支持4档延迟时间调节，可依据要求定制；默认延迟档位：2-4-6-8H后开启充电
工作温度	-40°C～+55°C
工作湿度	5%～95%无凝霜
工作海拔	≤2000M
阻燃特性	UL94-V0
EMC标准	CLASS B
遵从标准	GB/T 20234.1、GB/T 20234.2、GB/T 18487.1	IEC-62196-1、IEC-62196-2、IEC-61851-1、IEC-62752	SAE J17720-2012
尺寸	1396638.6mm(长宽高，仅主板)
净重	185±10g
