设计 22kW 交流充电桩控制板时，如何平衡 “充电效率” 和 “EMC 电磁兼容”？有哪些低成本的优化方案？

一、核心平衡策略

1. 功率因数校正（PFC）与软开关技术的协同优化

• 临界导电模式（CRM）PFC 拓扑：采用 CRM 替代传统连续导电模式（CCM），通过谷底开通技术降低 MOSFET 开关损耗，同时减少高频噪声（可降低 20dB 以上）。该方案无需复杂的软开关辅助电路，成本增加约 5%，但效率提升 1-2%，且 EMI 显著改善。

• 随机扩频调制（SFM）：将固定 PWM 频率（如 45kHz）改为 ±5% 范围内随机跳变，使辐射能量分散在较宽频段，降低峰值 10dB 以上，避免单一频率超标。此方法无需额外硬件成本，仅需在 MCU 软件中调整载波频率生成逻辑。

2. PWM 频率与 EMI 的动态平衡

• 频率选择：22kW 充电桩建议采用 45-60kHz 开关频率，平衡开关损耗与 EMI。例如，Wolfspeed 的 22kW 参考设计采用 45kHz，既减小滤波器体积，又避免高频段辐射。

• 死区时间补偿：针对全桥电路，通过动态调整死区时间（500ns-2μs），避免上下管直通导致的 EMI 尖峰，同时减少功率器件的反向恢复损耗。

3. EMC 滤波器的分级设计

• 三级滤波网络：

• 一级滤波（入口端）：在市电接入端串联共模电感（磁芯 PC40，电感量≥20mH），并联 X2 电容（0.22μF/275V AC），抑制 150kHz-1MHz 低频骚扰。

• 二级滤波（整流后）：在直流母线增加差模电感（1mH/20A）和 Y2 电容（2200pF/500V DC），吸收 1MHz-10MHz 高频噪声，Y 电容漏电流需≤0.5mA。

• 三级滤波（充电枪端）：在 DC 输出线缆近端增加穿心电容（1000pF/450V DC），抑制噪声通过充电线缆反向传导。

• 低成本滤波器方案：采用海凌科 HLK-20EMI 模块（单价 7.5 元），集成共模电感、X/Y 电容，可直接通过 CISPR22 Class B 限值，节省约 30% 的分立元件成本。

二、低成本 EMC 优化方案

1. PCB 布局与布线策略

• 分层与隔离：

• 功率地（PGND）与信号地（SGND）严格分层，通过单点接地汇流排连接，避免地环路产生共模电流。

• 高频开关器件（IGBT/MOSFET）与控制电路保持≥10mm 间距，关键信号线（如 CAN 总线）采用差分走线（阻抗 120Ω），并在两端并联 30Ω 终端电阻。

• 寄生参数抑制：

• 功率回路走线宽度≥5mm，采用铜条或大面积敷铜，减少寄生电感（目标 < 10nH）。

• 高频变压器采用分层绕制（初级 - 屏蔽层 - 次级），屏蔽层单端接地，减少初次级寄生电容（从 1000pF 降至 100pF 以下）。

2. 线缆与屏蔽设计

• 双层屏蔽线缆：充电枪电缆采用内层铝箔 + 外层编织网结构，屏蔽效能≥80dB（10MHz-1GHz），屏蔽层单端接地（接 PE 线），避免地环路。

• 铁氧体磁环：在输入电源线、直流母线两端套铁氧体磁环（如 Fair-Rite 2643667701，磁导率 43），抑制 30MHz-100MHz 辐射，单颗成本约 0.5 元。

3. 器件选型与替代方案

• 低损耗功率器件：选用低栅极电荷（Qg≤30nC）、低反向恢复时间（Trr≤50ns）的 MOSFET，如安森美的 NTMFS4933，降低开关噪声激发源，成本比 SiC 器件低 50% 以上。

• 国产安规电容：采用风华高科或三环集团的 Y2 电容（2200pF/500V DC），替代进口品牌，单价约 0.3 元，满足漏电流≤0.5mA 要求。

• RC 缓冲电路：在 IGBT 漏极与源极间并联 RC 网络（50Ω+220pF），吸收开关尖峰（将 200V 尖峰降至 50V 以内），总成本约 0.8 元，替代复杂的软开关电路。

三、EMC 整改与验证

1. 典型超标频段处理

• 150kHz-1MHz 差模干扰：增加 X 电容容量至 0.47μF，或在 L/N 线分别串联差模电感（100μH/10A），成本增加约 1.2 元。

• 10MHz-30MHz 共模干扰：在变压器初级与次级间增加屏蔽层，或在 Y 电容回路串联铁氧体磁珠（如 TDK BLM21PG121SN1，阻抗 120Ω@100MHz），成本约 0.6 元。

2. 测试与裕量设计

• 传导骚扰测试：使用 LISN 配合频谱分析仪，按 CISPR 11 Class B 标准扫描，确保 150kHz-500kHz≤66dBμV，500kHz-30MHz≤56dBμV，预留 5-8dB 裕量。

• 辐射骚扰测试：在 3m 法半电波暗室中，确保 30MHz-1GHz≤40dBμV/m，重点优化 50MHz-100MHz 频段（避免线缆长度接近 λ/4）。

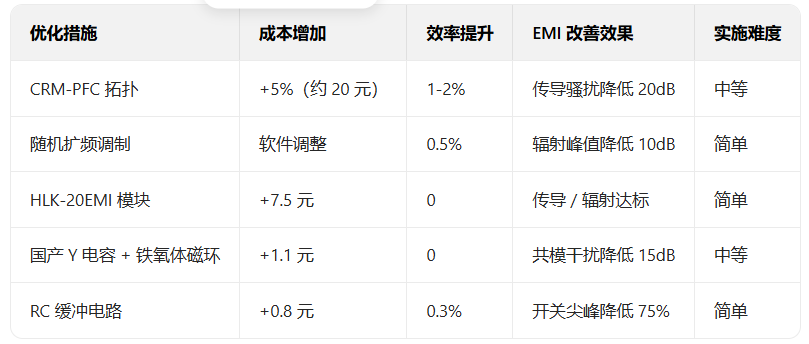

四、成本效益分析

五、总结
