充电桩单相主板

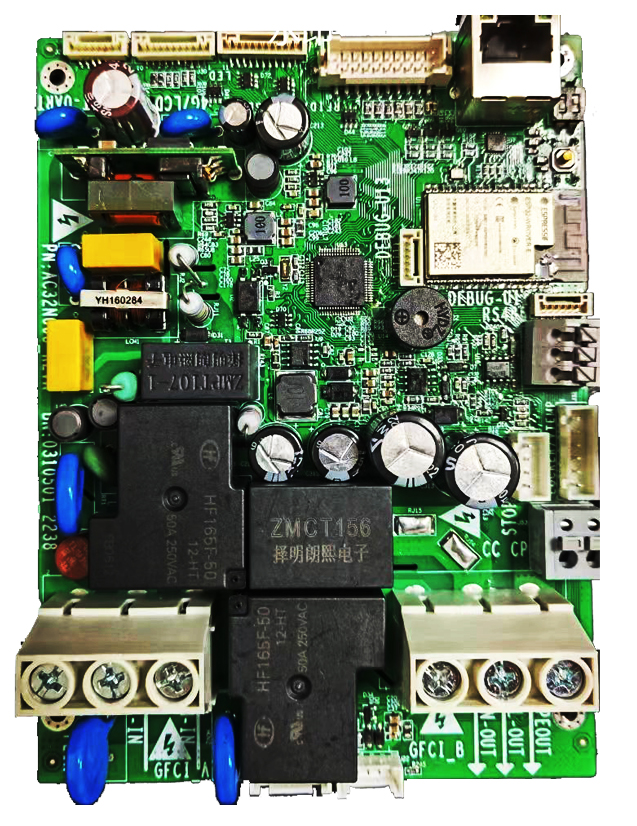

壁挂式充电桩主板 M3G31B&M3G41A

      l适用国标7KW,欧标7KW,美标4.8/9.6KW可用;

      l自带蓝牙,WiFi,以太网,支持扩展4G

      l支持RS485,外接电表等;

      l支持电锁,外接温度(出插座款充电桩);

      l具有多重安全保护:接地检测、继电器粘连检测、过欠压保护、过载保护、过温保护、漏电保护、浪涌保护、短路保护等;

      l特色功能:安全与用户体验并重;过欠压可自动恢复,二级过流与过温保护;有限次数安全尝试自恢复;

      l可扩展接地棒和外置继电器控制功能;

      l支持刷卡(秘钥卡),可提供公版APP及后台(非运营)服务;

      l支持OCPP1.6协议(可接客户指定的标准OCPP平台)

      l支持云快充等第三方平台接入;


  • 在线订购

产品型号

XC_AC32N06U_1P_CN

XC_AC32N06U_1P_EU

XC_AC32N06U_1P_US

输入电压

AC220V(单火线)

AC120V(单/双火线)

AC240V(双火线)

更大电流

32A

40A

工作频率

50Hz

60Hz

更大充电功率

7KW

4.8KW/9.6KW

过压保护

高于过压阈值后停止充电,低于过压阈值后恢复充电

欠压保护

低于低压阈值后停止充电,高于低压阈值后恢复充电

过流保护

二级过流保护:级,有限次可恢复;第二级,不可恢复,停止充电,掉电重启后才可恢复

短路保护

电流持续异常后触发短路保护,掉电重启或按下急停释放急停后可恢复

接地检测

未接地告警(默认仅告警,允许继续充电)

地线监测

仅高配版支持:可支持英国法规对接地的特殊要求;地线漏电监测与保护

异常断电保护

仅高配版支持:可实现法国法规对安全接线的特殊要求;需要与充电桩外部执行器件配合

漏电保护

AC30mA

A+DC6mA

AC20mA

反接保护

允许L,N反接工作(不建议)

允许NL2,组成双火线

继电器粘连

支持继电器粘连检测,并告警;(不影响充电,本功能在接地良好的情况下有效)

过温保护

2路温度检测,板载1路温度+外接1路(如电锁)

系统功耗

待机功耗:3W;工作功耗:6W(全功能状态)

显示及按键

LED灯板/数码显示屏/急停按钮

无线连接

蓝牙,WiFi,4G

刷卡功能

秘钥卡(无金融功能)

协议对接

标准OCPP1.6支持,云快充平台支持

APP应用程序

蓝牙控制:公版APP应用程序支持(绑定用户、预约充电、更大限流调整、设置即插即充等)

联网控制:公版APP应用程序支持(预约充电、电能记录查看、更大限流调整、设置即插即等)

工作温度

-40°C+55°C

工作湿度

5%95%无凝霜

工作海拔

2000M

EMC标准

CLASS B

遵从标准

GB/T 20234.1GB/T 20234.2GB/T 18487.1

IEC-62196-1IEC-62196-2IEC-61851-1IEC-62752

SAE J17720-2012

尺寸

143*106.2*22.3mm(**,仅主板

净重

258±10g
